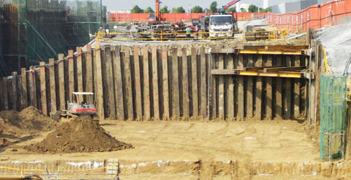

水平支撐系統是基礎開挖安全措施中最安全的施做方式,但是針對大面積開挖或科技廠房這類工期極短之專案,施做水平支撐會造成開挖阻礙。這時採用鋼板樁與H型鋼加勁樁工程施工工法,便成為支撐工法以外的另一種工法選擇。
鋼板樁與H型剛加勁樁工法在國外擋土設計中已經成為一種趨勢,特別是海事工程中。
以下針對鋼板樁與H型鋼加勁樁(補強樁)工法之成本、時程、安全、開挖限制等部分進行介紹。
成本:
- 沒有水平支撐基本動員費用的問題,對於某些小面積的開挖只要在鋼板樁打設完成後順道打設數支補強樁便可進行開挖。
- 基地開挖深4M~4.5M,一般需設計一層水平支撐,這種開挖不深的基地,只要打設少許的補強樁便可以替代水平支撐。
- 越大面積開挖效益越大。
- 用於替代施做壁撐的專案相當有效益。
- 基於開挖的簡便性,開挖費用可以因此降低。
時程:
- 無須預留水平支撐架設與拆除之工期,也可縮短支撐開挖的時間。
安全:
- 相較於一般支撐系統的壁體變位,這類施做方式的壁體變位較大,所以如果有緊鄰既有結構,需再另行評估。原則上施做之前最好針對地質狀況進行結構檢核,確認變形狀況與壁體是否有彎矩應力過大導致降服之疑慮。
限制:
- 開挖深度超過8M以上與緊鄰既有結構較不建議。
